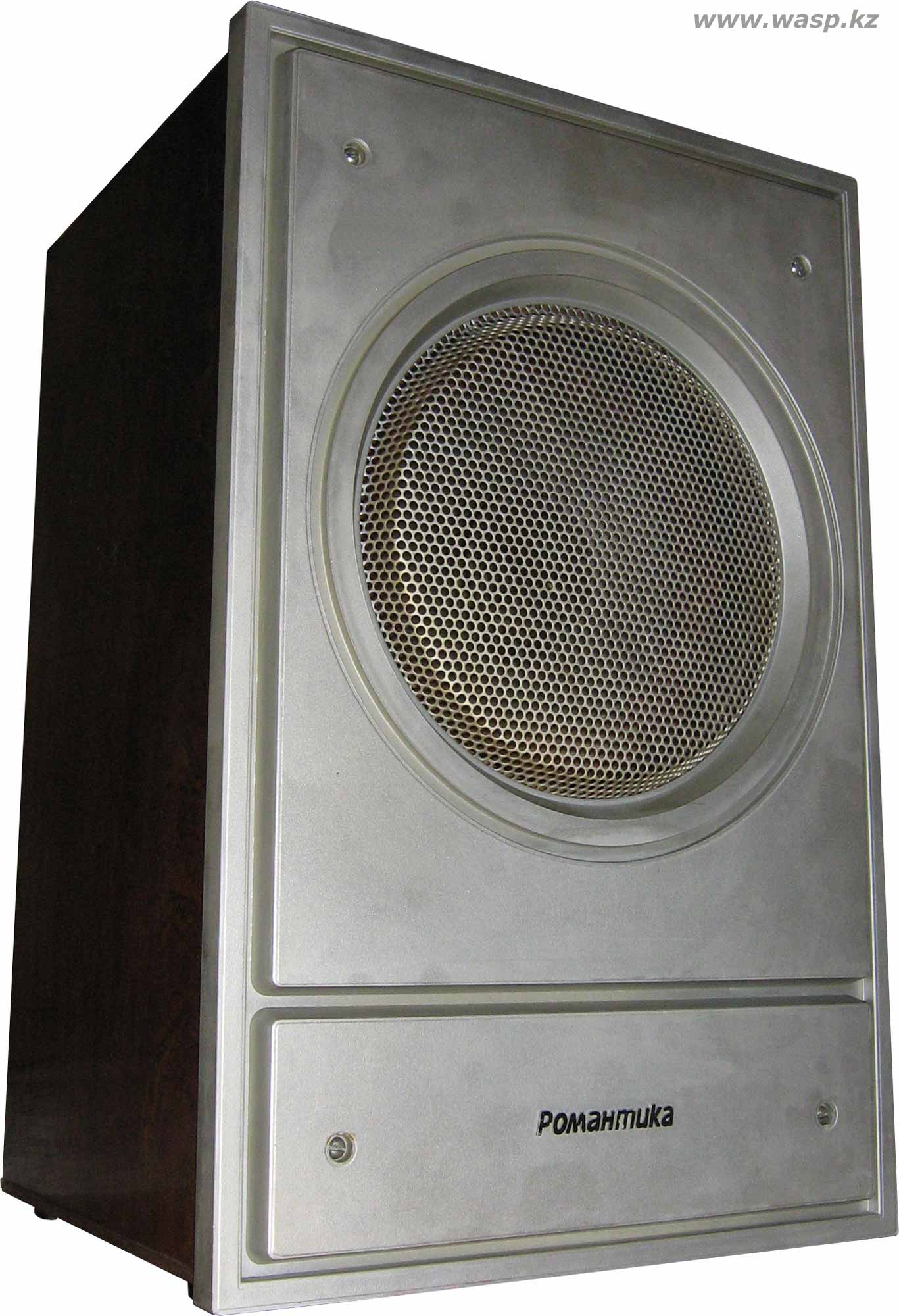

Система акустическая 10АС-207 Романтика, СССР

Акустическая система 10АС-207 Романтика входила в комплект магнитоэлектрофона "Романтика-МЭ222С", изготавливалась Харьковским приборостроительным заводом им. Т. Г. Шевченко, г. Харьков (ПО "Монолит").

Щелкните по рисунку, чтобы увеличить!

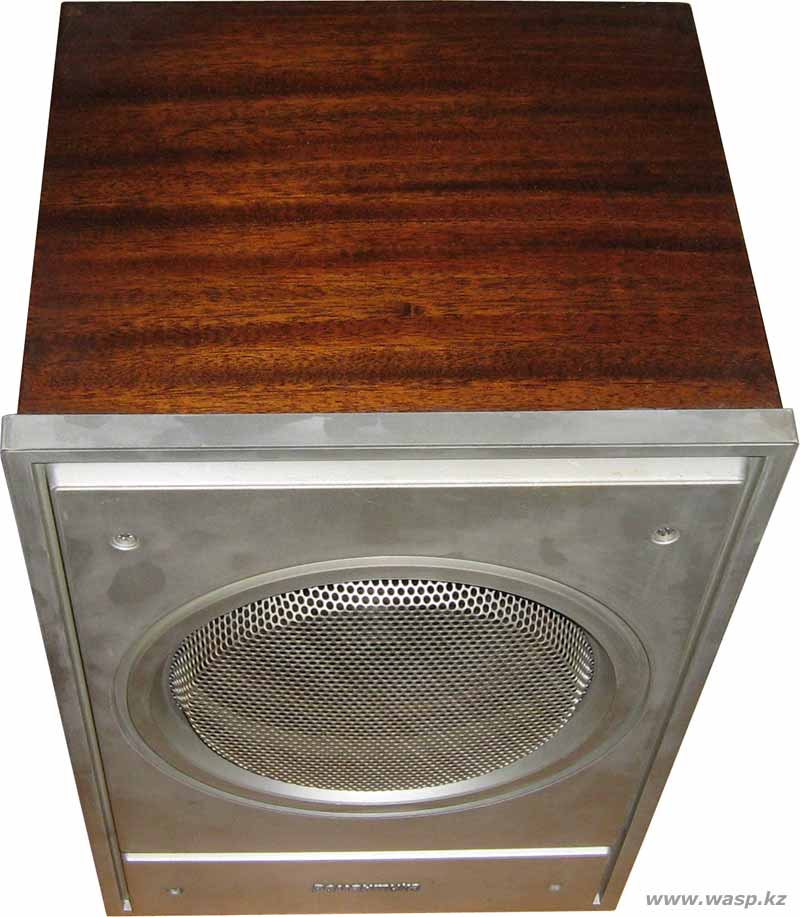

10АС-207 Романтика - это довольно таки массивная акустическая система компрессионного типа, изготовлена из фанеры. Корпус склеенный и герметичный. Передняя сторона облицована пластмассовой панелью серебристого цвета, диффузор динамической головки прикрыт мелкоячеистой сеткой - стальной и очень крепкой. Эта решетка хромированная - матовая хромировка. Сетка просто прикрывает отверстие для динамика и прижимается к корпусу через поролоновую прокладку передней панелью. На передней стороне по краю корпуса, как кант, идет углубление (глубина 13 мм, ширина 5 мм), в нем полоска поролона. Назначение этого "желоба" неизвестно. Передняя стенка приклеена и для верности еще притянута четырьмя болтиками. Пластмассовая панель также притянута четырьмя болтиками. Все гайки и шайбы промазаны краской, чтоб предотвратить самопроизвольное откручивание от вибрации.

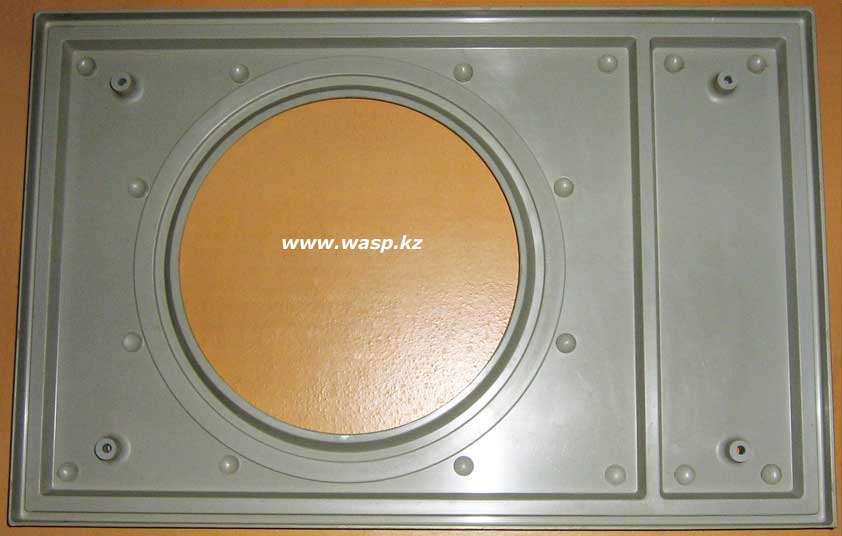

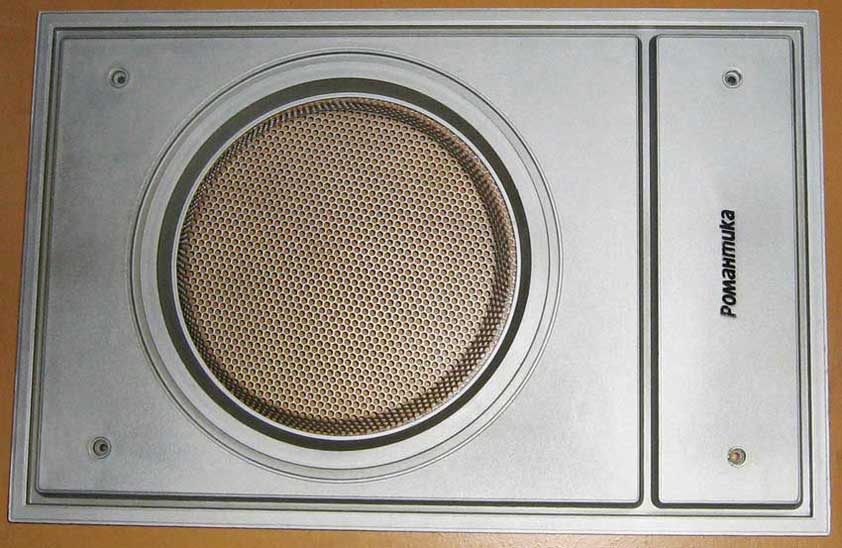

Передняя пластмассовая панель АС 10АС-207 Романтика - вид спереди и сзади

Щелкните по рисунку, чтобы увеличить!

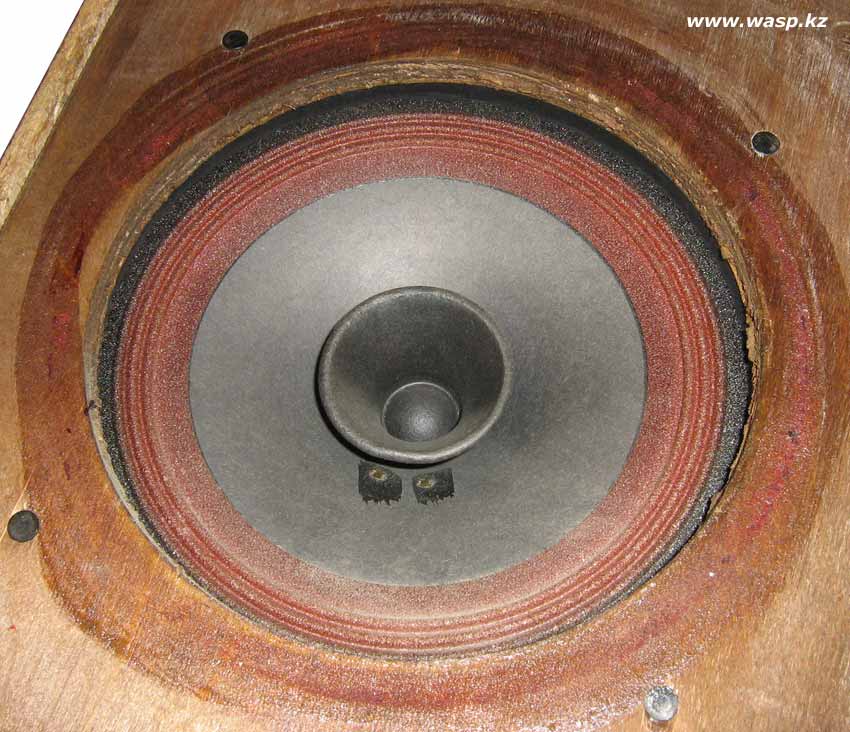

Динамическая головка 10АС-207 Романтика без декоративной решетки

Четыре темных кругляшка по сторонам - это шляпки болтов, к которым прикручивается динамик

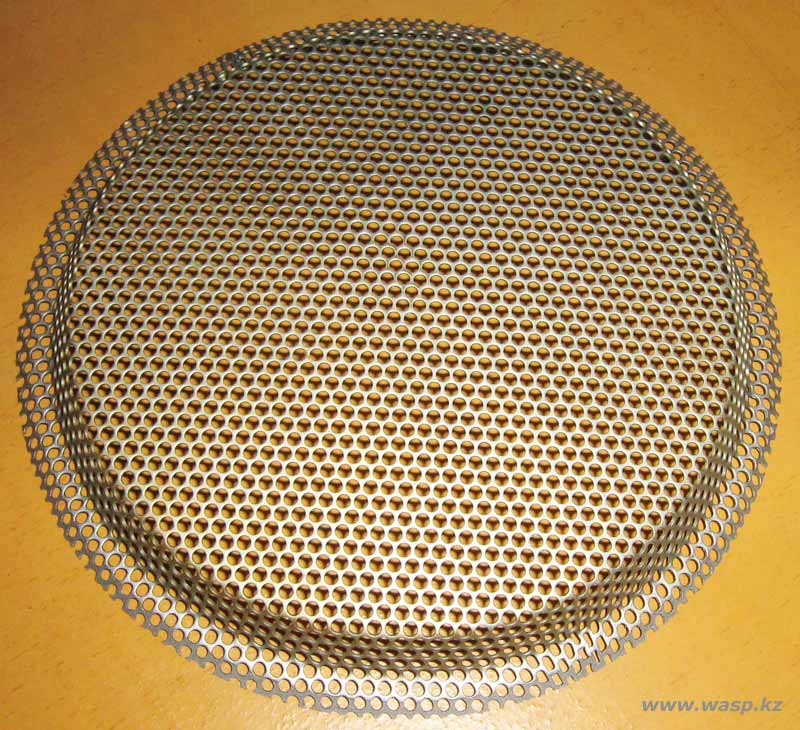

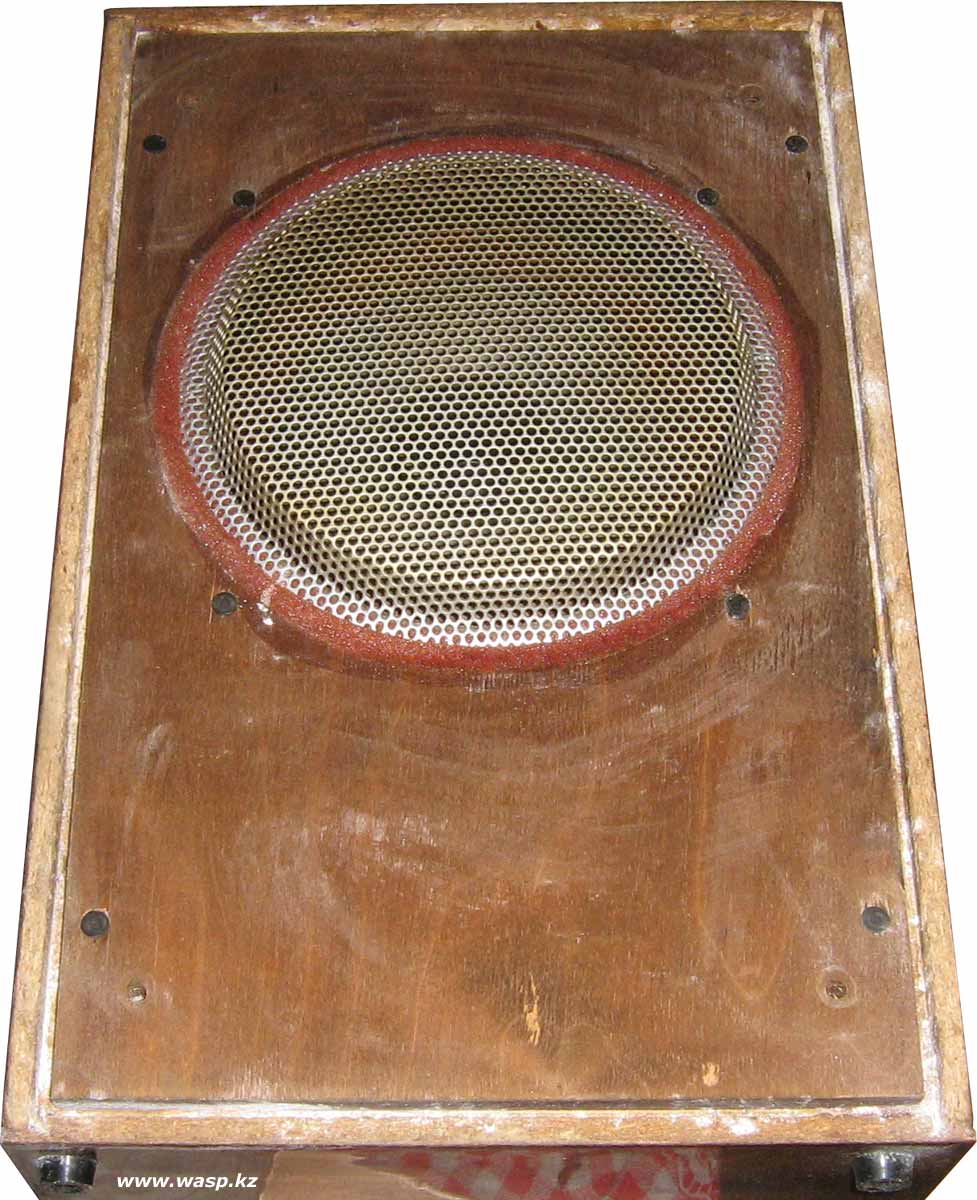

Металлическая решетка прикрывающая динамик в колонке

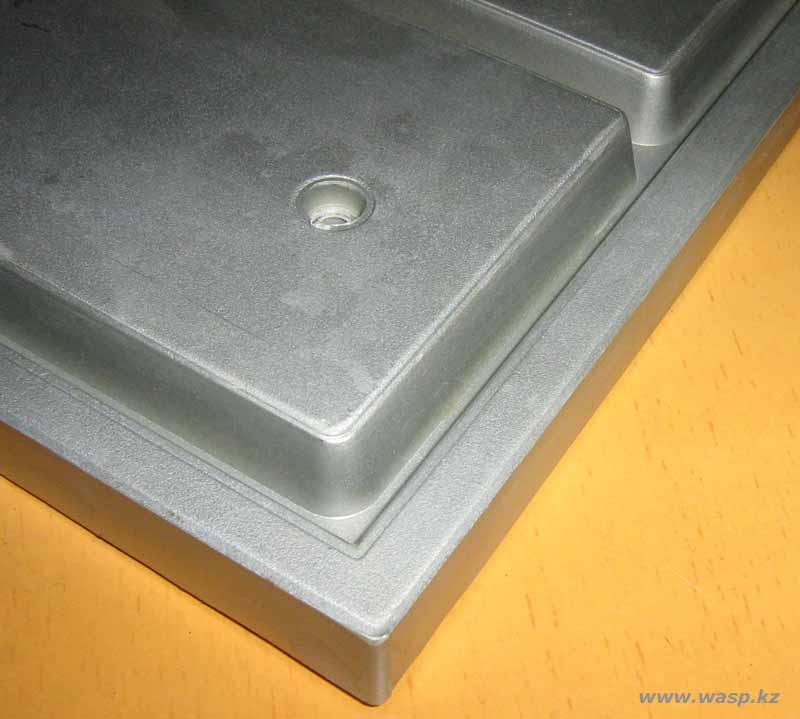

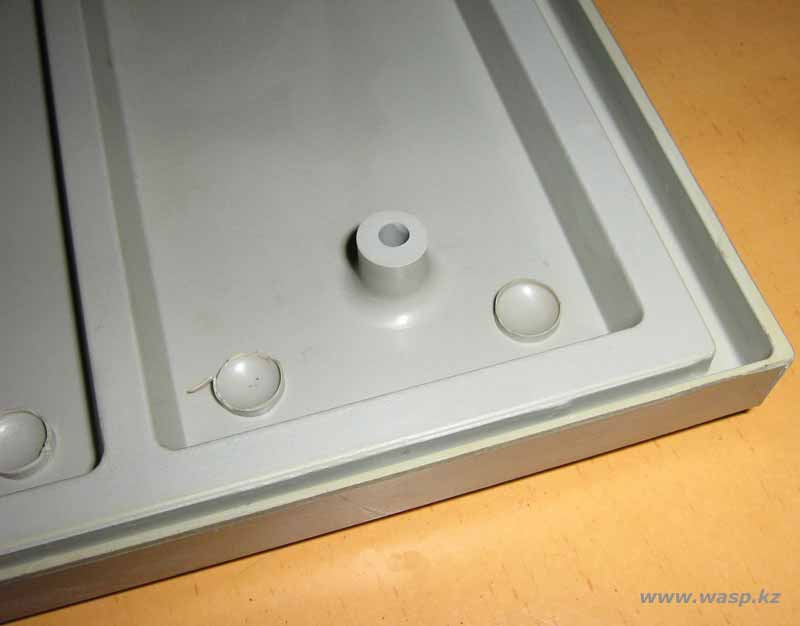

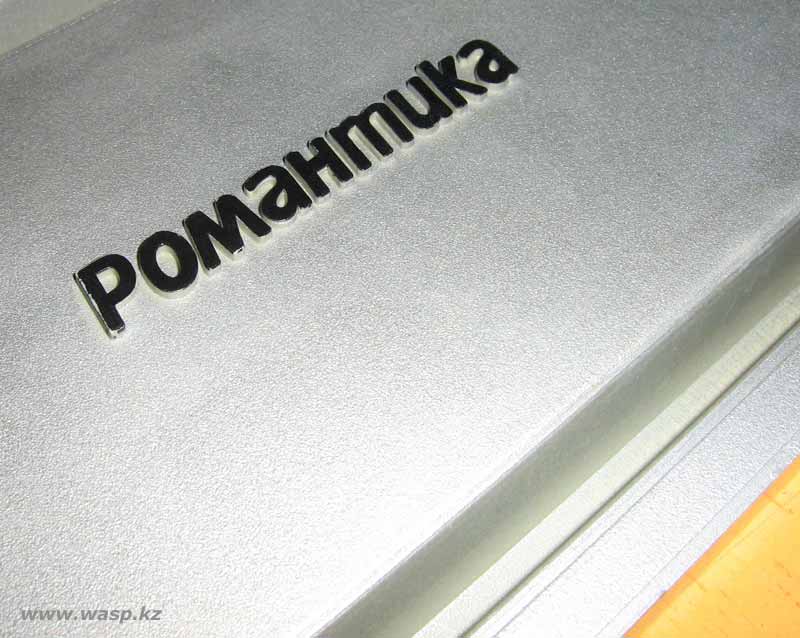

Элементы пластмассовой мордашки колонки...

Задняя стенка колонки имеет два профрезированного насквозь отверстия, для навески на стены, с внутренней стороны эти отверстия заклеены квадратными обрезками фанеры. Соединительный провод идет непосредственно в колонку, без всяких разъемов: в нижней части задней стенки для него сделан маленький пропил. Задняя стенка колонки съемная, держится на 6 небольших шурупах, шляпки которых для герметичности промазаны каким-то герметизирующей замазкой.

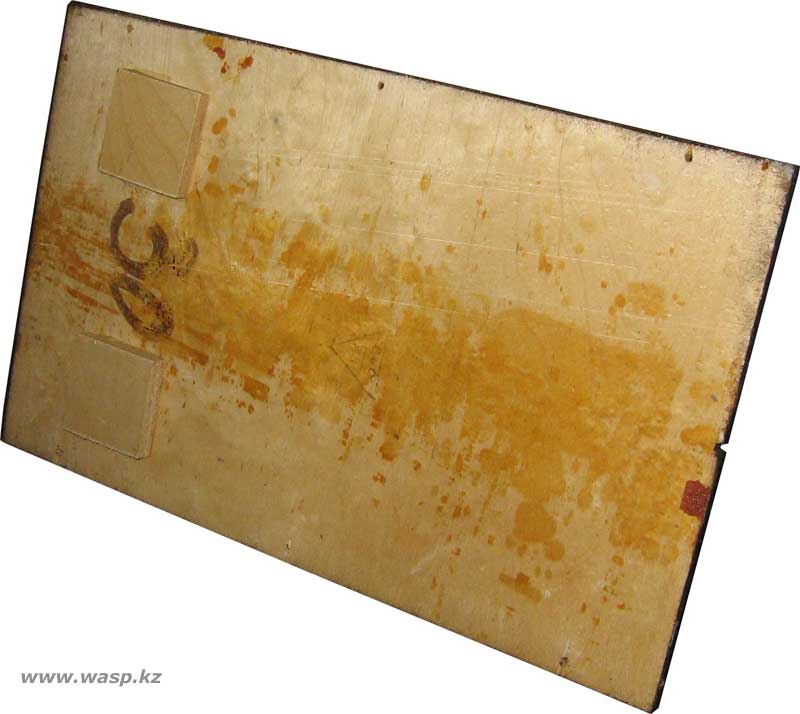

Задняя стенка АС 10АС-207 Романтика

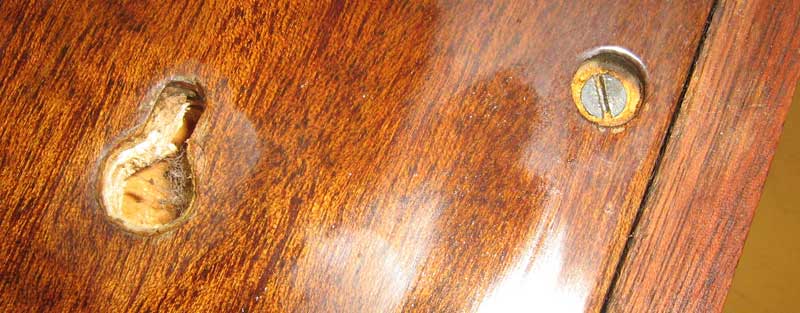

Отверстие под монтаж на стену - верхнее фото

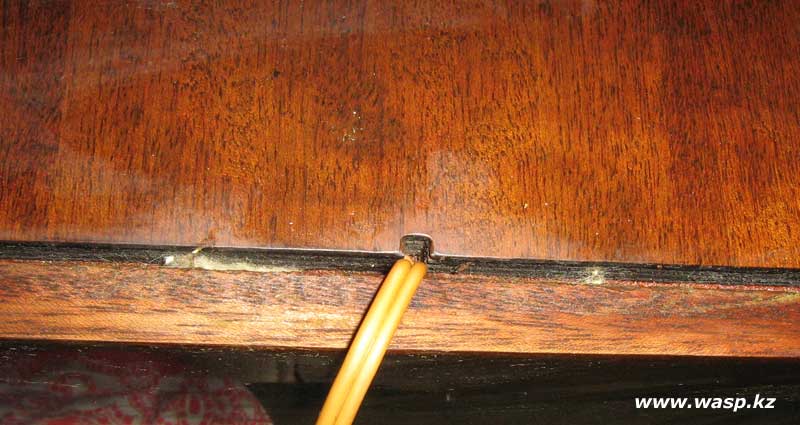

Вывод провода - нижнее фото

Корпус отделан шпоном ценных пород дерева и покрыт лаком, так называемый "рояльный лак", по сути, обычный лак для мебели, в несколько слоев, отполированный. Плоскости и углы не идеальны - есть ямы, завалы, но это практически незаметно в готовом изделии.

Задняя стенка вставляется в корпус, посадочное место оклеено полосами поролона - снова герметичность, но поролон от времени уже разрушен - стал липким и рассыпчатым. Колонки 10АС-207 Романтика, которые я сегодня рассматриваю, изготовлены в октябре 1988 года.

Щелкните по рисунку, чтобы увеличить!

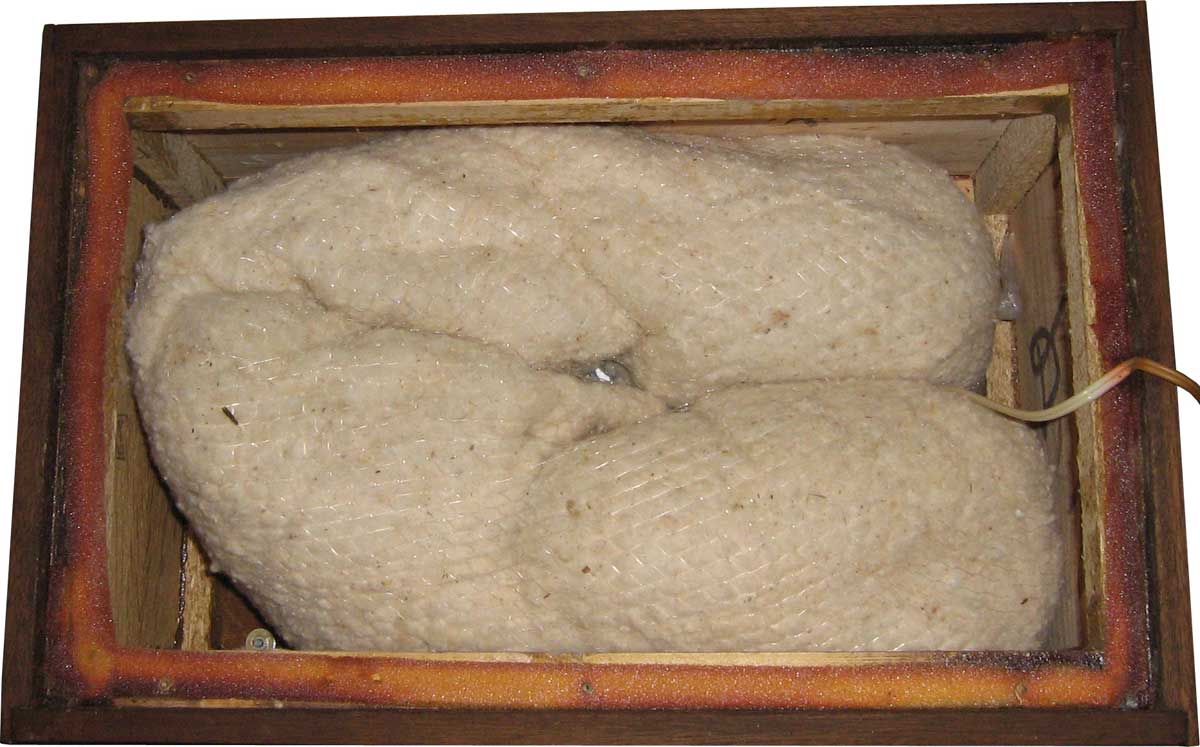

Внутри АС почти весь объем заполнен технической ватой, которая собрана сеткой в большой "рогалик". Корпус склеенный. Никаких распорок и ребер жесткости нет, но по всем углам проклеены бруски, Что интересно, вертикальные бруски деревянные, а понизу и верху квадратом расположены бруски из ДСП - верно, какие-то обрезки.

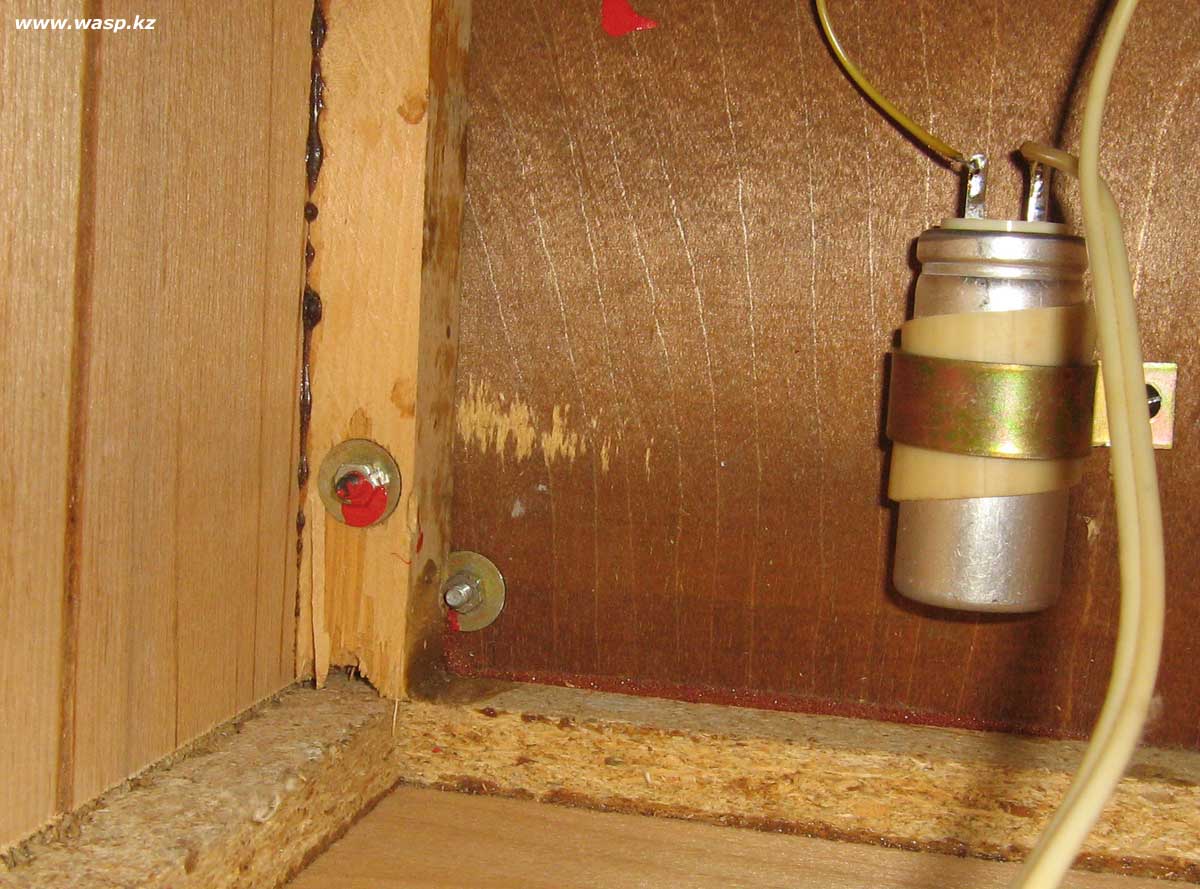

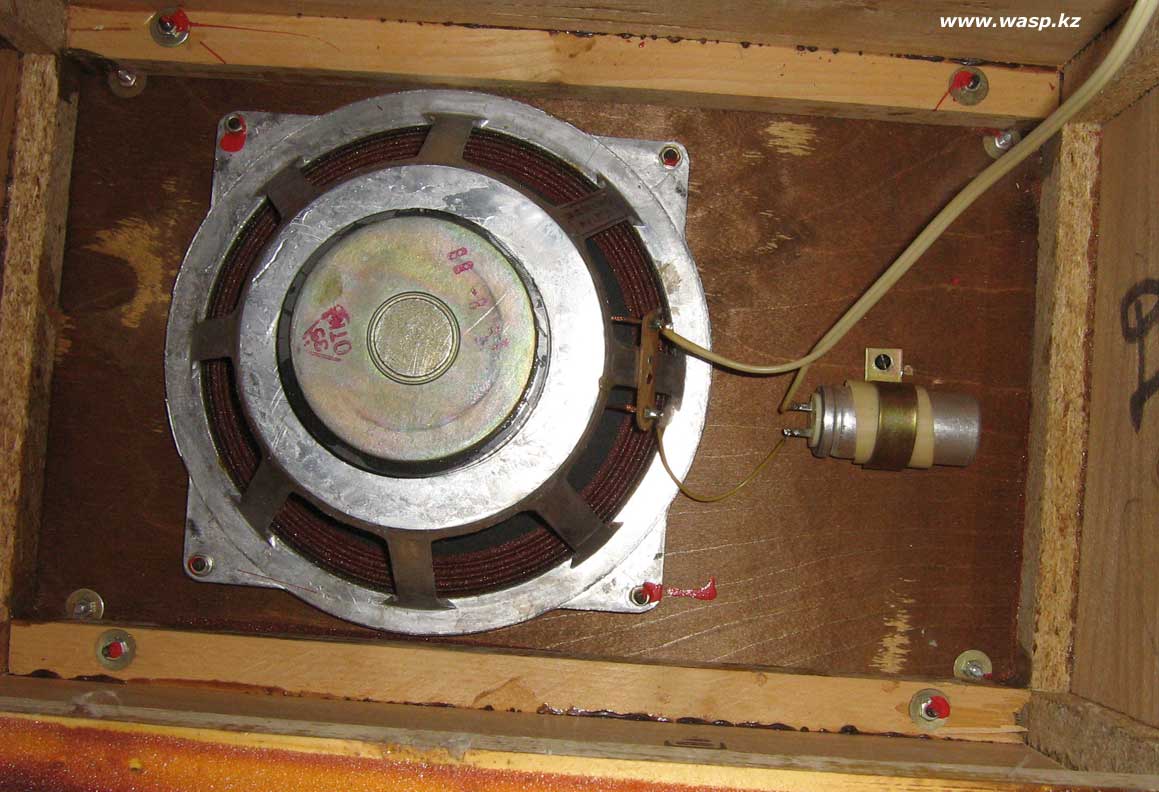

В акустической системе 10АС-207 Романтика использована широкополосная динамическая головка 10ГДШ-1-4 (здесь описание, характеристики и фото) - одна из удачных в советском "динамикостроении". Она подключалась через электролитический конденсатор К50-6-50В-1000мкФ - для защиты динамической головки от постоянной составляющей, который и видно на фото. Динамик хороший - низов немного не достает, но зато прекрасные средние и высокие частоты.

Щелкните по рисунку, чтобы увеличить!

Щелкните по рисунку, чтобы увеличить!

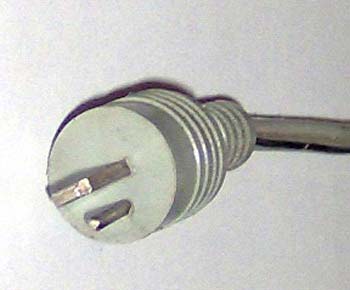

Разъем ОНЦ-ВН-1-2/16-В

На конце провода, для подключения АС к источнику сигнала использован поляризованный двухконтактный неэкранированный разъём ОНЦ-ВН-1-2/16-В, также именуемый "точка-тире", штырек на нем подключается к "плюсу", а плоский - к "минусу". Международное название этого разъема DIN 41529. Самый распространенный разъем в АС советской поры 80-90 годов. Разъем далек от совершенства и с ним всегда были проблемы.

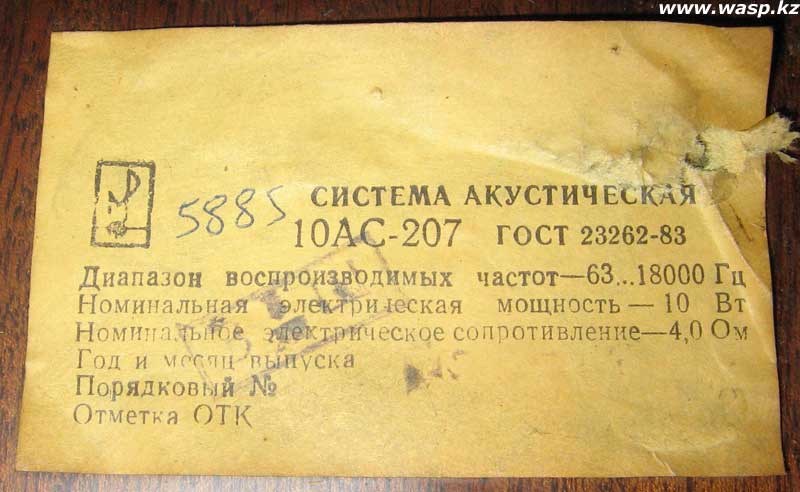

На задней крышке АС наклеена этикетка с названием и минимальной информацией на изделие. На этой же этикетке и логотип изготовителя.

Характеристики 10АС-207 Романтика:

Изготовлен в соответствии с ГОСТ 23262-83

Диапазон воспроизводимых частот - 63...18000 Гц

Номинальная электрическая мощность - 10 Вт

Номинальное электрическое сопротивление - 4,0 Ом

Используемая динамическая головка 10ГДШ-1-4

Используемый конденсатор К50-6-50В-1000мкФ

Используемый аудиоразъем ОНЦ-ВН-1-2/16-В

Использованный кабель ПВ (ПВС) - обычный, силовой

Год и месяц выпуска - 1988 октябрь

Порядковый № - 5885 (написано от руки на этикетке)

Отметка ОТК - штамп

Данные измерений корпуса 10АС-207 Романтика:

Высота - 420,5 мм (без ножек)

Ширина - 270 мм

Глубина - 230 мм (без передней панели)

Отверстие под динамическую головку - 180 мм

Бруски внутри:

вертикальные - 20х20 дерево

горизонтальные - разное сечение 15-20 мм ДСП

Толщина стенок корпуса:

Бока, верх и низ - 12 мм ДСП

Передняя и задняя стенка - 10 мм фанера

Два квадрата на задней панели 55х55х10 мм фанера

Ножки пластмассовые d16,5х80 мм

Пластмассовая панель, средняя толщина 2 мм

Декоративная решетка - 1 мм подкаленная сталь, штамповка

Вес каждой колонки около 7,5 кг

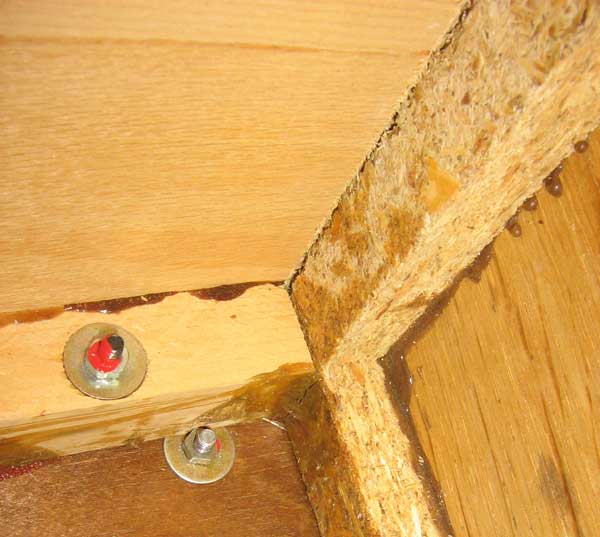

Такие бруски по углам АС и так они приклеены

Данные колонки, несмотря на воздействие времени все еще работоспособны. Небольшая доработка может не только вернуть прежнее звучание, но и кардинально его улучшить. Следовало бы проклеить все швы и винтовые соединения герметиком, заменить поролон на более эффективный материал. Оклеить изнутри корпус демпфирующим материалом. Заменить конденсатор (этот электролит, вероятнее всего, уже подсох). Заменить или усилить заднюю стенку, убрать с нее эти наклеенные "пятаки" фанеры, а отверстия под навес заделать эпоксидной смолой. Убрать этот, напрямую идущий провод и поставить обычный клеммник. Вата уже основательно слежалась - ее заменить, либо распушить.

Все это можно было бы без труда сделать, но... сами динамики имеют подвес из прессованного поролона и он от времени так же начал распадаться. Заменить подвес не проблема, если он есть в продаже, но у нас в Казахстане таких подвесов нет, их практически нет вообще... а делать подвес самому - слишком хлопотное занятие, требующее наличие или доступ к токарному станку, для изготовления матрицы и пуансона.

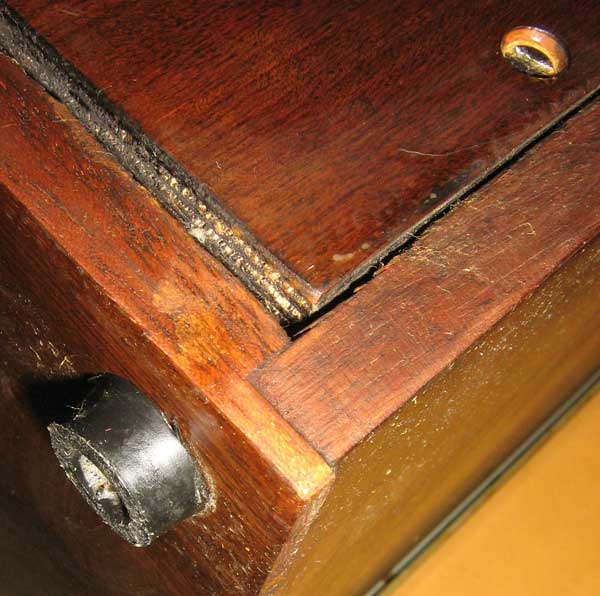

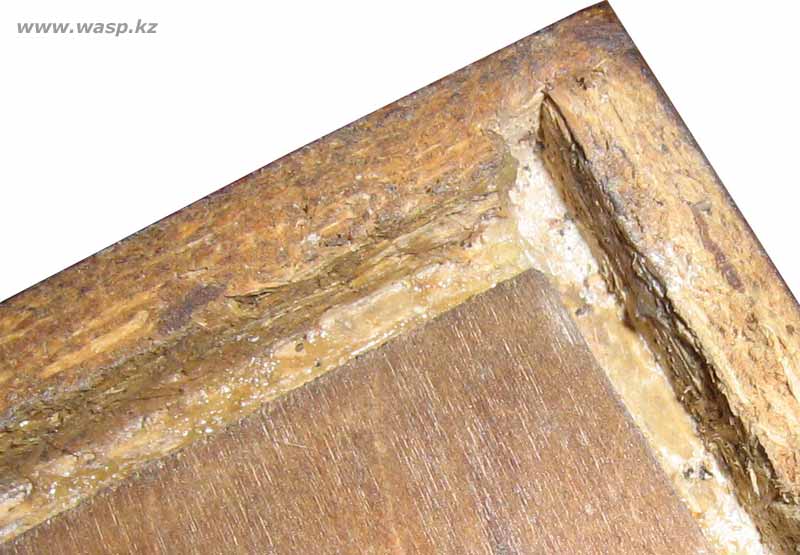

Конструкция углового стыка АС 10АС-207 Романтика

Ножка АС 10АС-207 Романтика

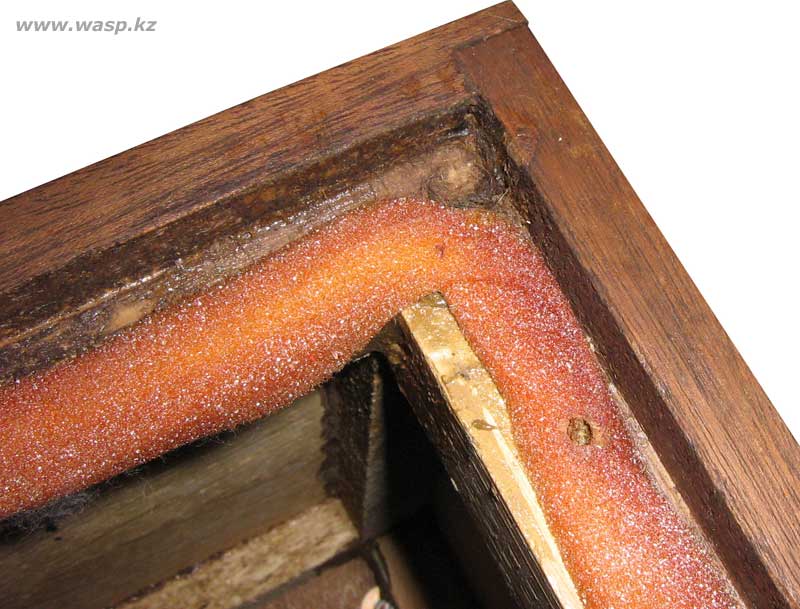

Посадочное место задней крышки в 10АС-207 Романтика

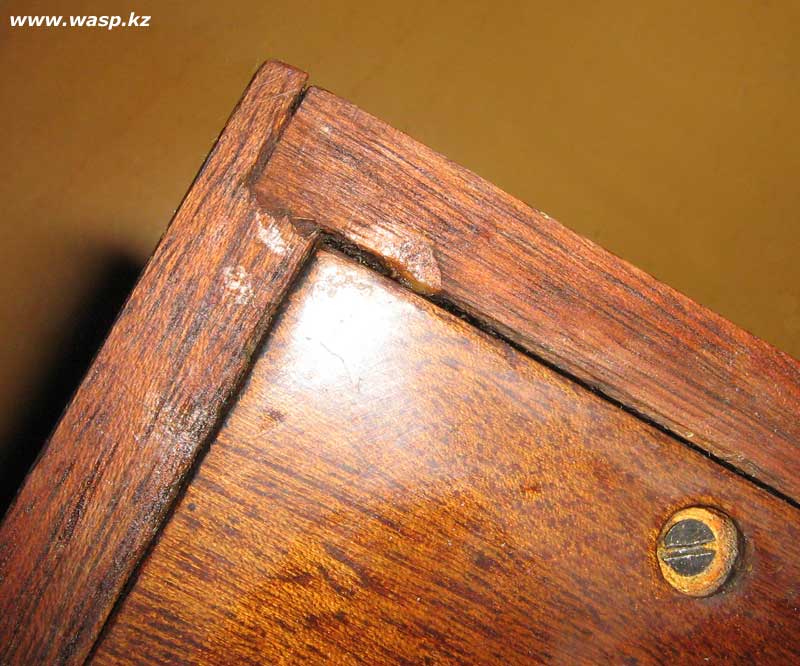

Тот самый непонятный "желобок" на передней панели АС...

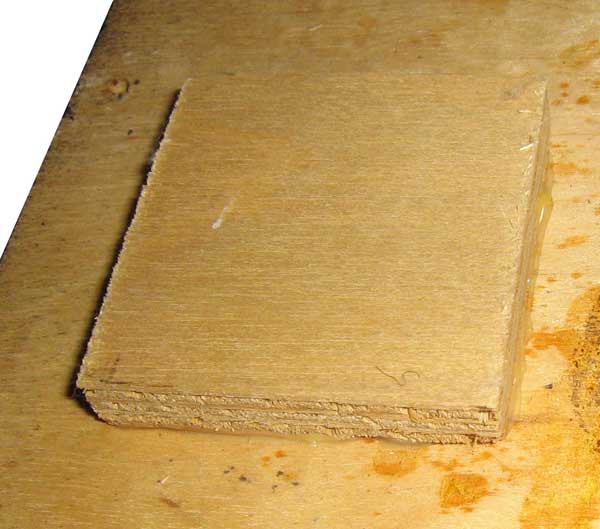

Заглушка на задней стенке, для герметизации отверстий под навесы

Во ВТОРОЙ части статьи чертежи акустической системы 10АС-207 Романтика

Михаил Дмитриенко, Алма-Ата, 2012 г.
