Dune HD TV-102W медиаплеер снаружи и изнутри

Dune HD TV-102W медиаплеер снаружи и изнутри





1 - Внешность, характеристики, полная разборка

2 - Включение, меню, настройки, прошивки





С развитием и доступностью скоростного интернет-доступа все большую популярность завоевывают медиаплееры, часто они конкурируют и весьма успешно со спутниковым и кабельным телевидением... Сегодня мы рассмотрим одно такое устройство от известной и довольно таки раскрученной тайваньской компании Dune HD и это устройство TV-102W.

В интернете есть несколько хороших статей с описанием медиаплеера Dune HD TV-102W, также существует много форумов, где обсуждается и он и прошивки для него. Так что я постараюсь не повторять уже кем-то сказанное, а покажу некоторые моменты, которые не описаны. Но кратко все же остановлюсь на общем описании.



коробка медиаплеера Dune HD TV-102W



Итак, небольшая коробочка из тонкого картона (на коробке меткой отмечена конкретная модель устройства TV-102W), в ней само устройство и комплектация к нему: бумажный мануал - инструкция по использованию, где описание на английском и русском языках (его без проблем можно найти в интернете), внешний блок питания, пульт дистанционного управления (батареек в комплекте нет), дополнительный выносной ИК-датчик с липучкой, переходник - миниджек на три RCA, и еще - съемная антенна Wi-Fi (зачем она съемная - черт его знает, может для того, чтоб можно было поставить какую-нибудь побольше-помощнее, кому надо?)

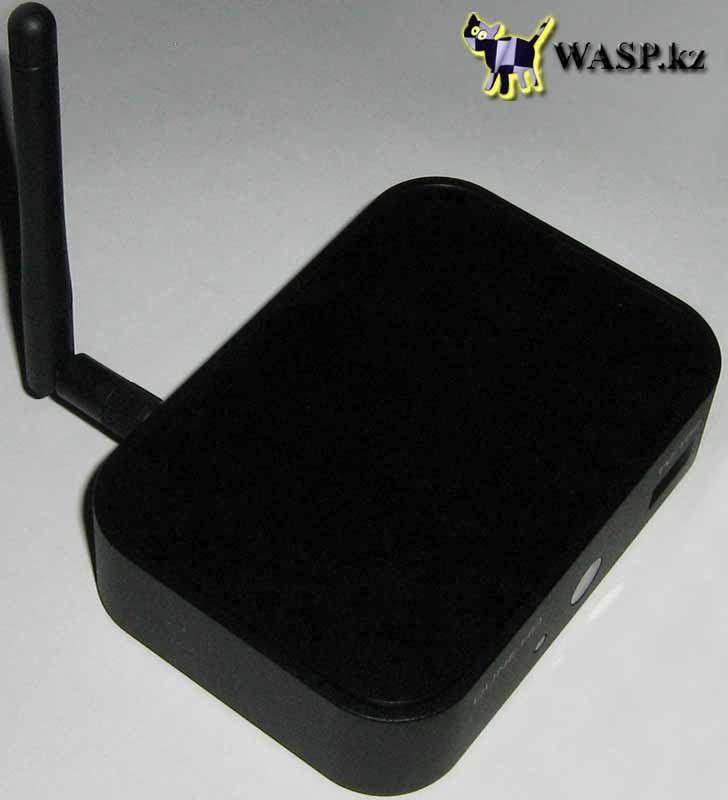

внешний вид Dune HD TV-102W медиаплеер



задняя сторона Dune HD TV-102W



цифровой медиаплеер Dune HD TV-102W

Передняя панель

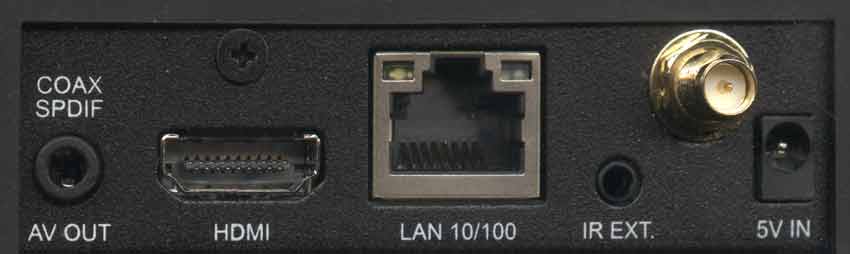

Dune HD TV-102W разъемы на задней панели

Задняя панель

Dune HD TV-102W этикетка снизу

Нижняя часть с этикеткой

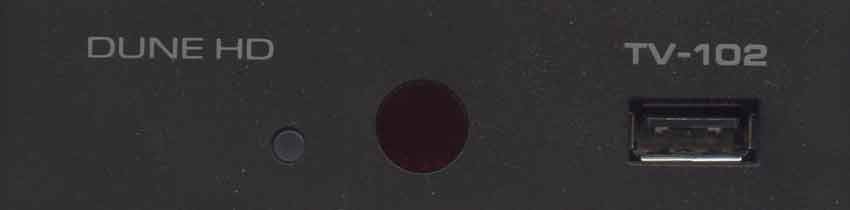

Dune HD TV-102W это весьма компактный, маленький и легкий девайс. На нем всего по минимуму. На передней панели только светодиодный индикатор, оконце ИК-приемника и порт USB спецификации 2.0.

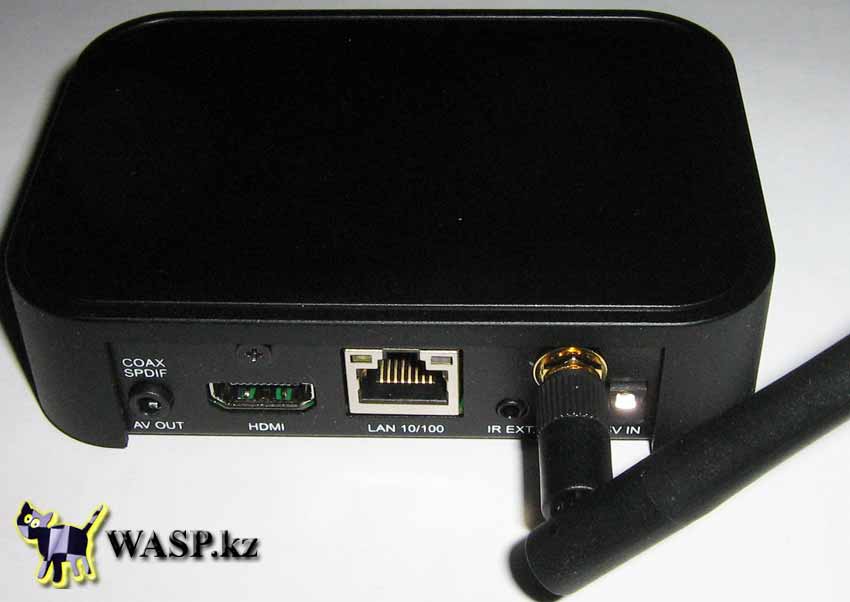

На задней панели, слева направо: гнездо типа миниджек, подписанное COAX SPDIF - AV OUT, это композитный аудио/видеовыход. Разъем HDMI 1.4 - понятно, что для подключения к телевизору. Далее - стандартный сетевой разъем LAN 10/100 - RJ45, с двумя индикаторами активности. Потом разъем для подключения внешнего ИК-датчика, подписан IR EXT. Далее идет разъем для подключения антенны Wi-Fi, разъем как бы позолочен. Завершает панель разъемов на задней панели гнездо для подключения внешнего блока питания - 5V IN.

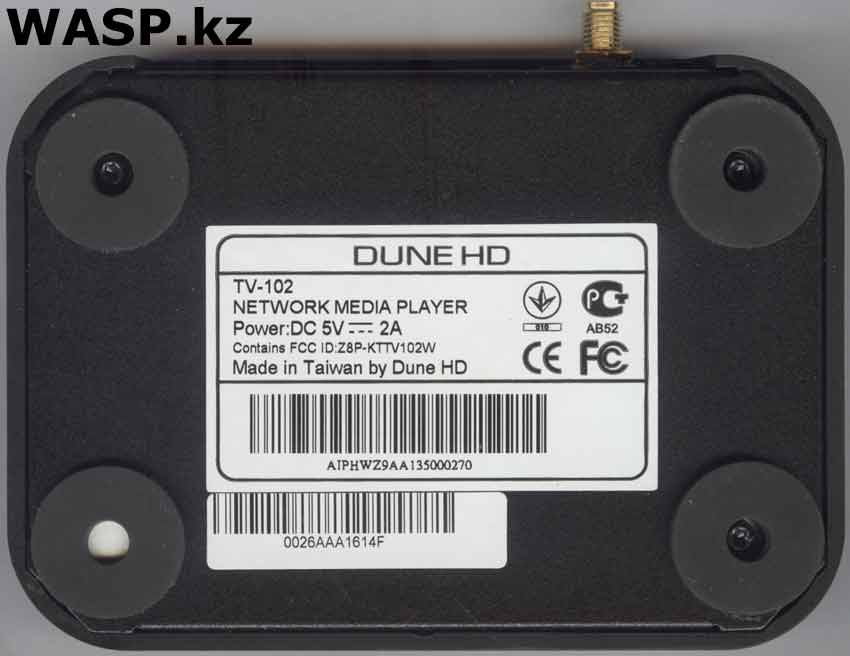

В остальном медиаплеер Dune HD TV-102W ничем не примечателен: верх, передняя и боковые панели - пластмассовый корпус, нижняя сторона и задняя панель - сталь. На днище четыре резиновые ножки, там же две наклейки, на одной краткие данные: Dune HD TV-102. Network Media Player. Power: DC 5V 2A. Contains FCC ID: Z8P-KTTV102W. Сделано на Тайване для Dune HD.

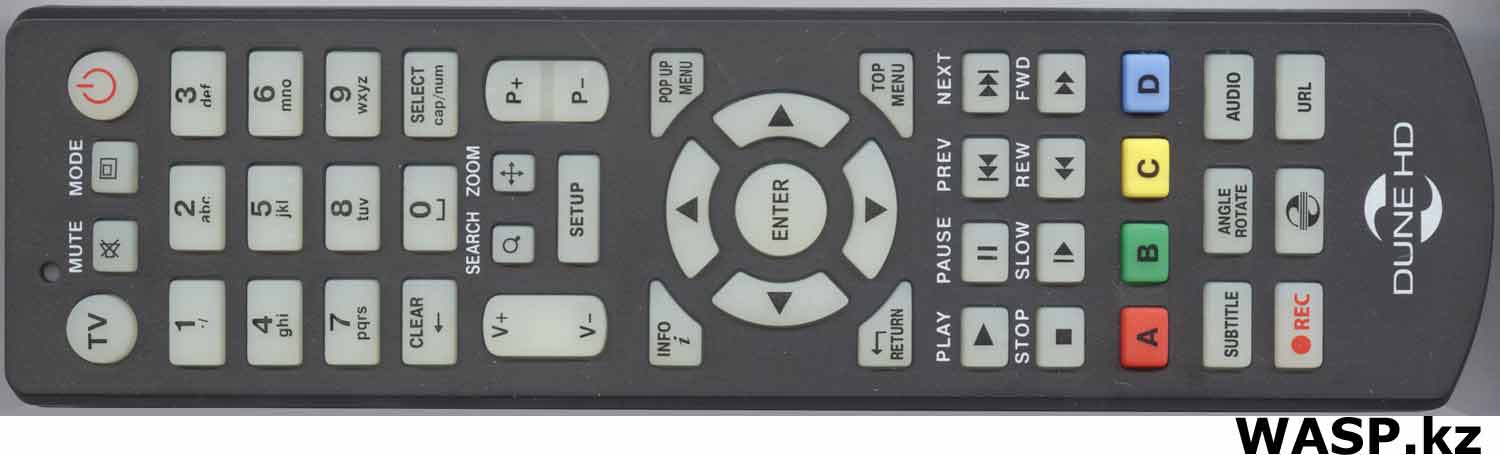

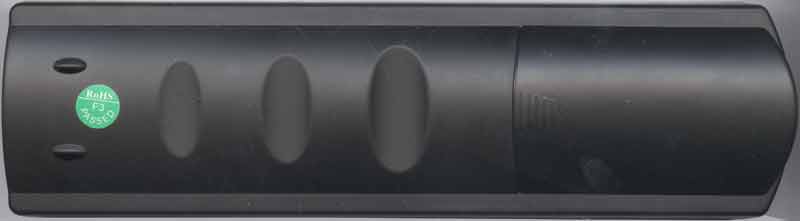

пульт дистанционного управления для Dune HD TV-102W

+ Щелкните по рисунку, чтобы увеличить!



пульт для медиаплееров Dune HD



Пульт дистанционного управления ничем не примечателен. На нем нанесен логотип Dune HD, он имеет индикатор работы и 48 кнопок управления - они все подписаны и более подробное его описание вы можете найти в мануале. В самом низу ПДУ есть красная кнопка с надписью REC - это для записи видеотрансляции, для этого необходимо подключить через USB внешний накопитель, кнопка с логотипом Dune HD - переход на портал производителя, кнопка URL запускает веб-браузер с нужным адресом. Питается ПДУ от двух стандартных батареек формата ААА.

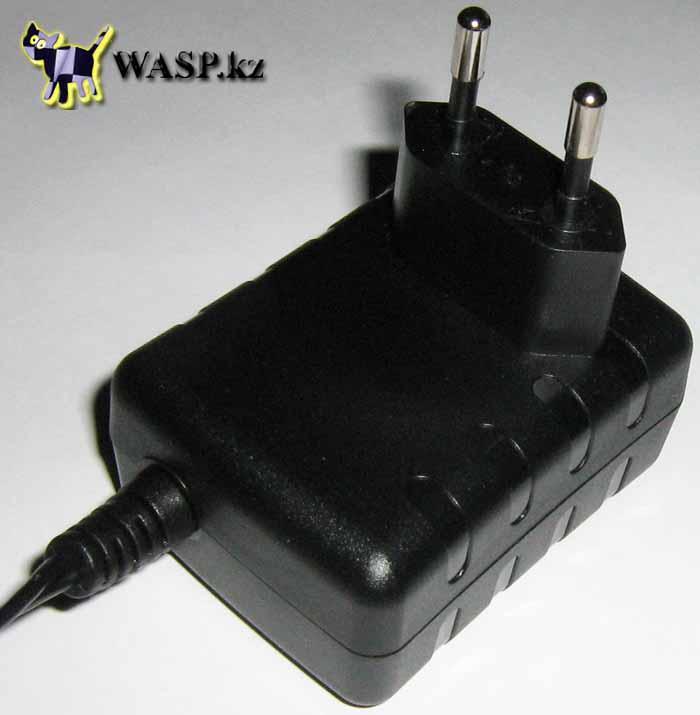

блок питания для медиаплеера Dune HD TV-102W

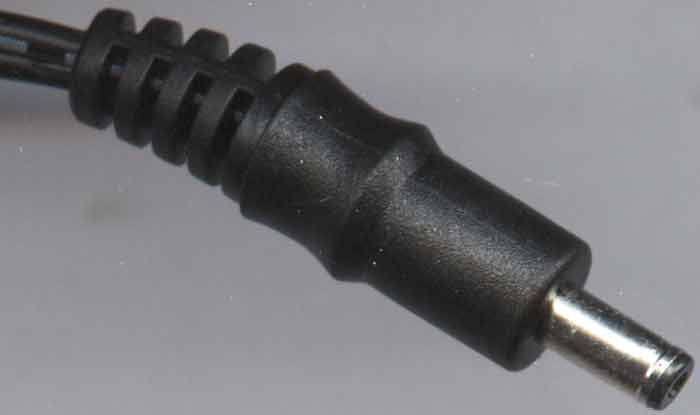

разъем питания на медиаплеере



WA-10I05FG блок питания медиаплеера

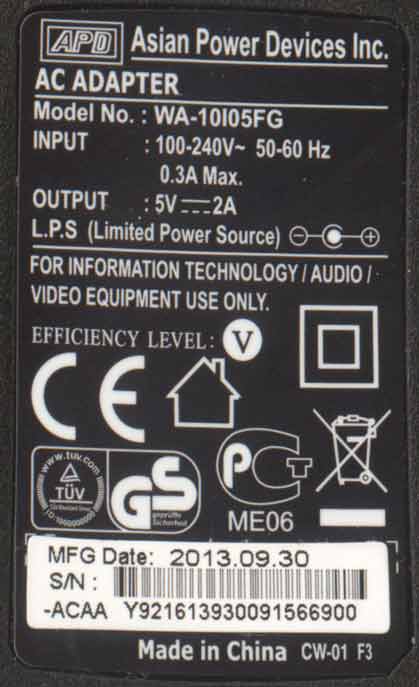

Блок питания от стороннего производителя - китайская компания APD или Asian Power Devices Inc. На этикетке его значится следующее: название модели WA-10I05FG, входные значения 100-240 вольт 50-60 Гц. Выходной ток - постоянный, 5 вольт 2 ампера. Здесь же нарисована схема полярности разъема - плюс в центре, минус снаружи. Естественно, этот блок питания можно заменить любым другим, соответствующим по характеристикам.



Внешний ИК-датчик... именно точно такими же комплектуются внутренние ТВ-тюнеры для компьютеров. Ничего интересного. Пятачок с липучкой - чтоб можно было его приклеить куда-нибудь в удобное для вас место. Так же ничего примечательного нет и в кабеле миниджек-RCA. Ну и антенная вай-фая, тоже самое...

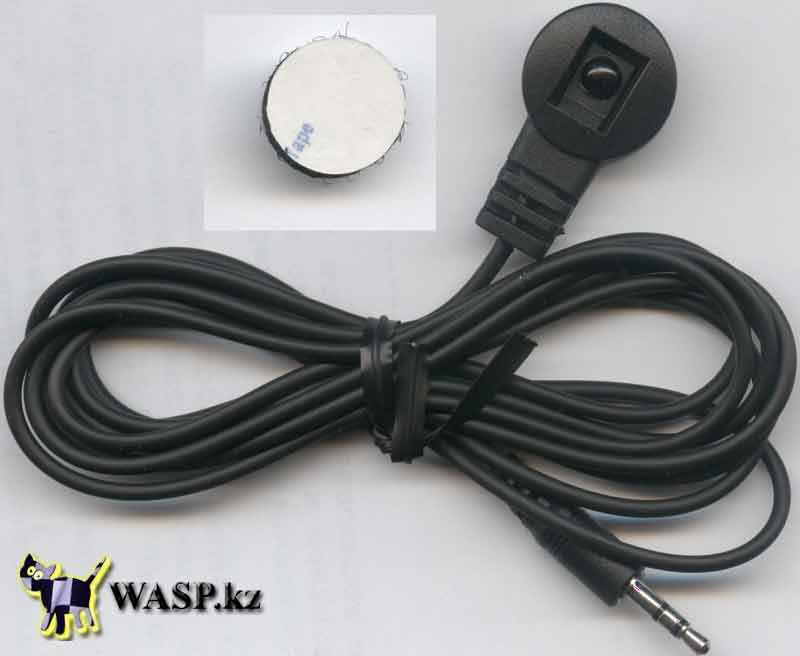

Dune HD TV-102W внешний ИК-датчик

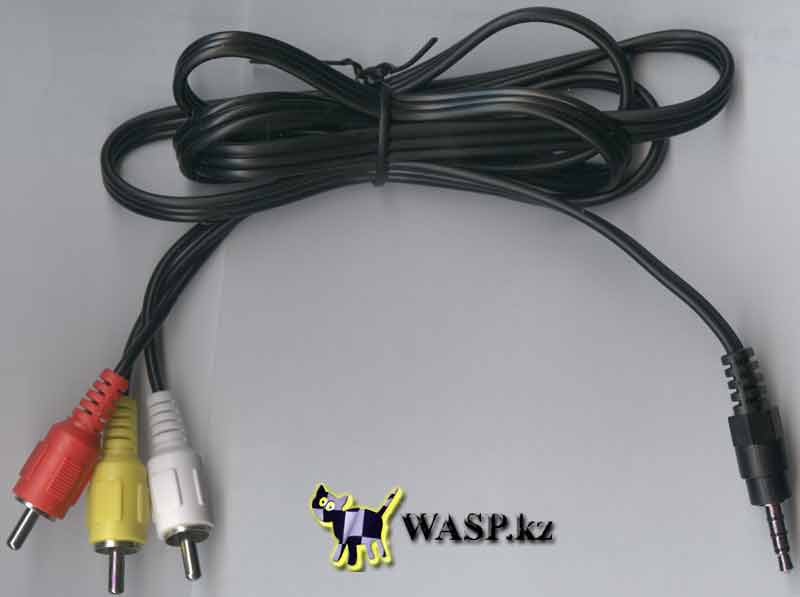

Dune HD комплект кабелей медиаплеера

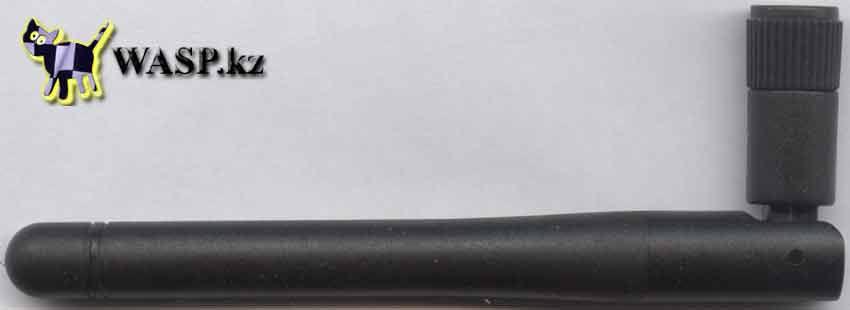

Wi-Fi антенна для Dune HD TV-102W

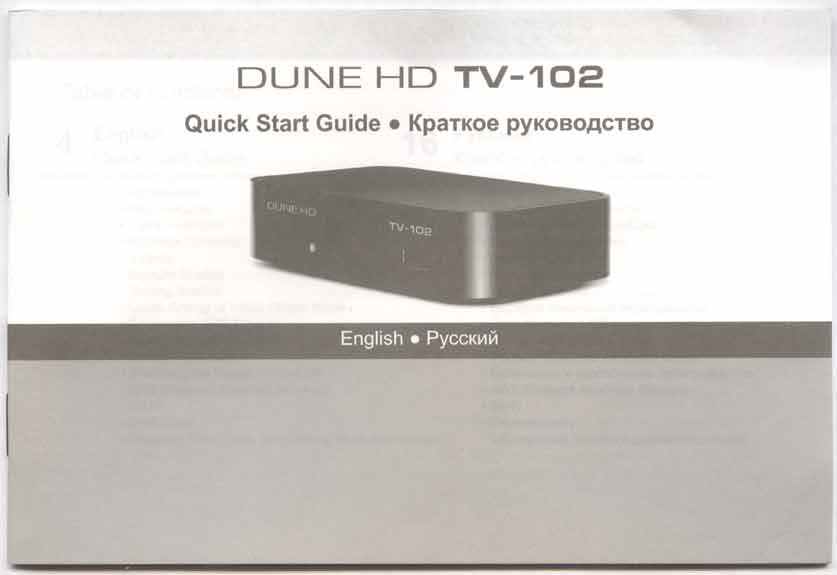

Руководство Dune HD TV-102W инструкция



Наконец можно приступить к вскрытию медиаплеера Dune HD TV-102W (хотел сперва на видео записать и выложить на Ютуб, да фотокамера у меня совсем разваливается)))...



На дне, по центру резиновых ножек четыре винта, шляпка одного из них заклеена гарантийным стикером. Выкручиваем их. Снимаем верхнюю пластмассовую крышку. Внутри видим плату электроники. Один провод соединяет плату с гнездом для антенны Wi-Fi. Чтобы лучше рассмотреть, отсоединяем разъем вайфая от платы, выкручиваем еще один винт - он расположен на задней панели и держит разъем HDMI. Вытаскиваем плату.

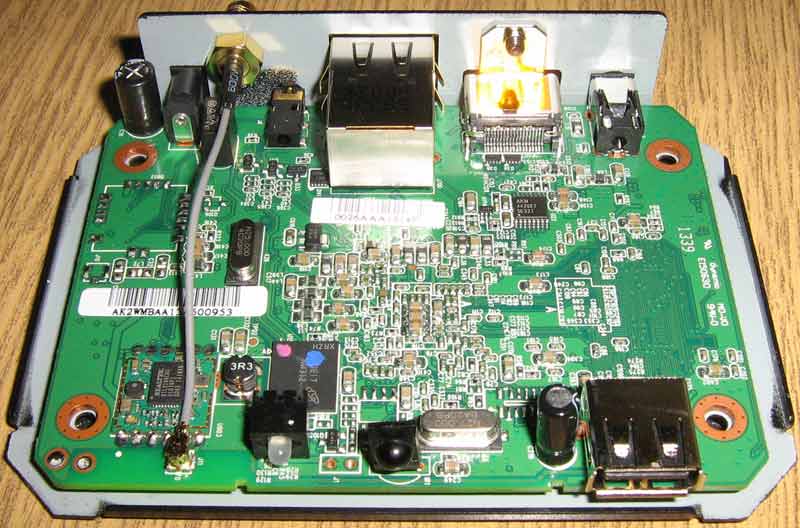

Dune HD TV-102W разборка медиаплеера

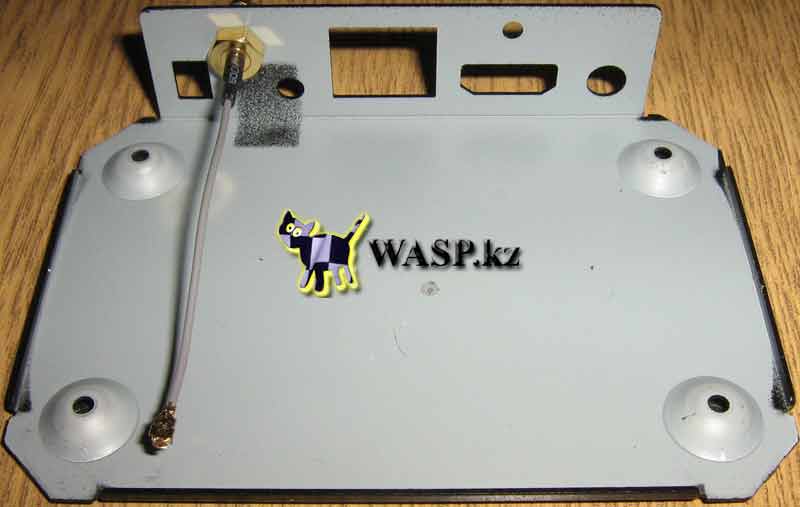

Dune HD TV-102W корпус как радиатор охлаждения



Dune HD TV-102W подключение Wi-Fi



Dune HD TV-102W чип RTL8188CUS и флэш-память



Dune HD TV-102W цепи питания на плате

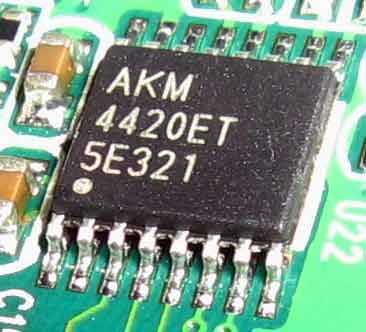

Dune HD TV-102W чип AKM 4420ET для аудио

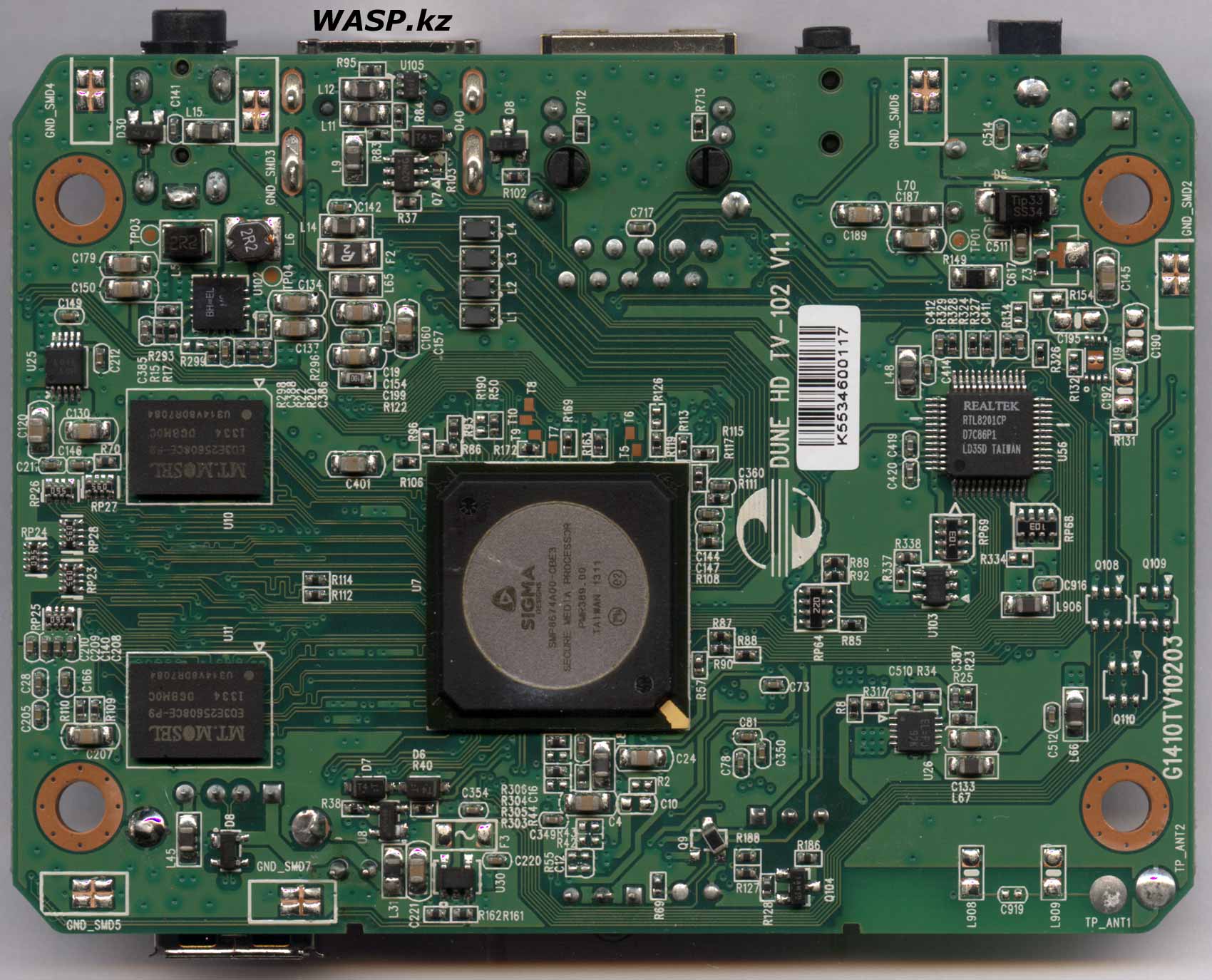

Dune HD TV-102W нижняя сторона платы электроники

+ Щелкните по рисунку, чтобы увеличить!

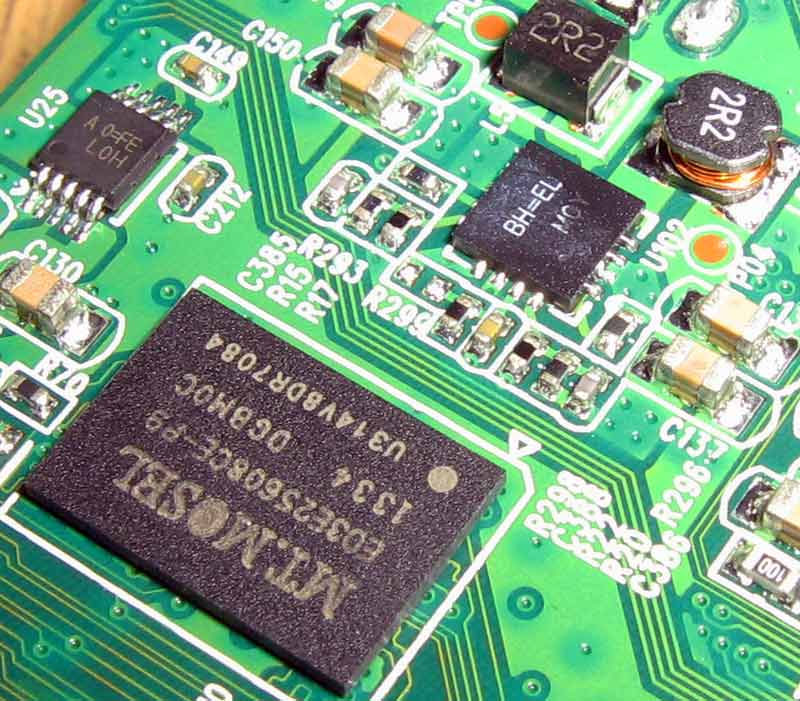

Dune HD TV-102W чип MT.MOSEL ED3E25608CE-P9 память



сеть RTL8201CP в медиаплеере Dune HD TV-102W

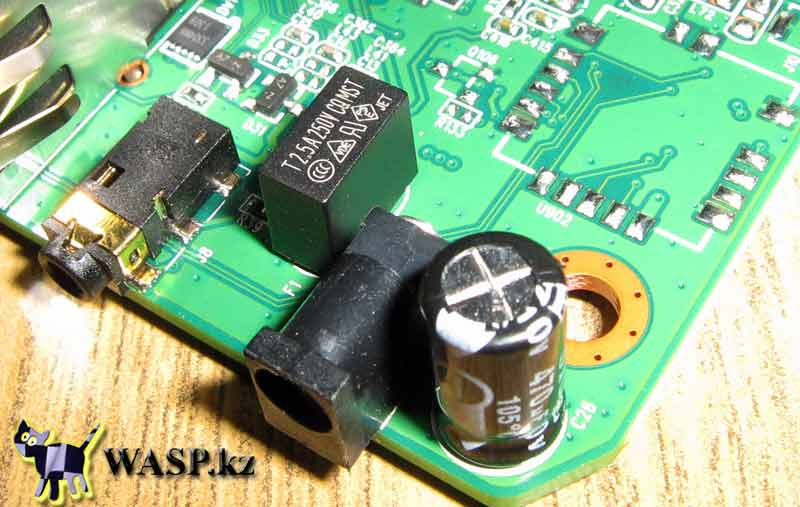

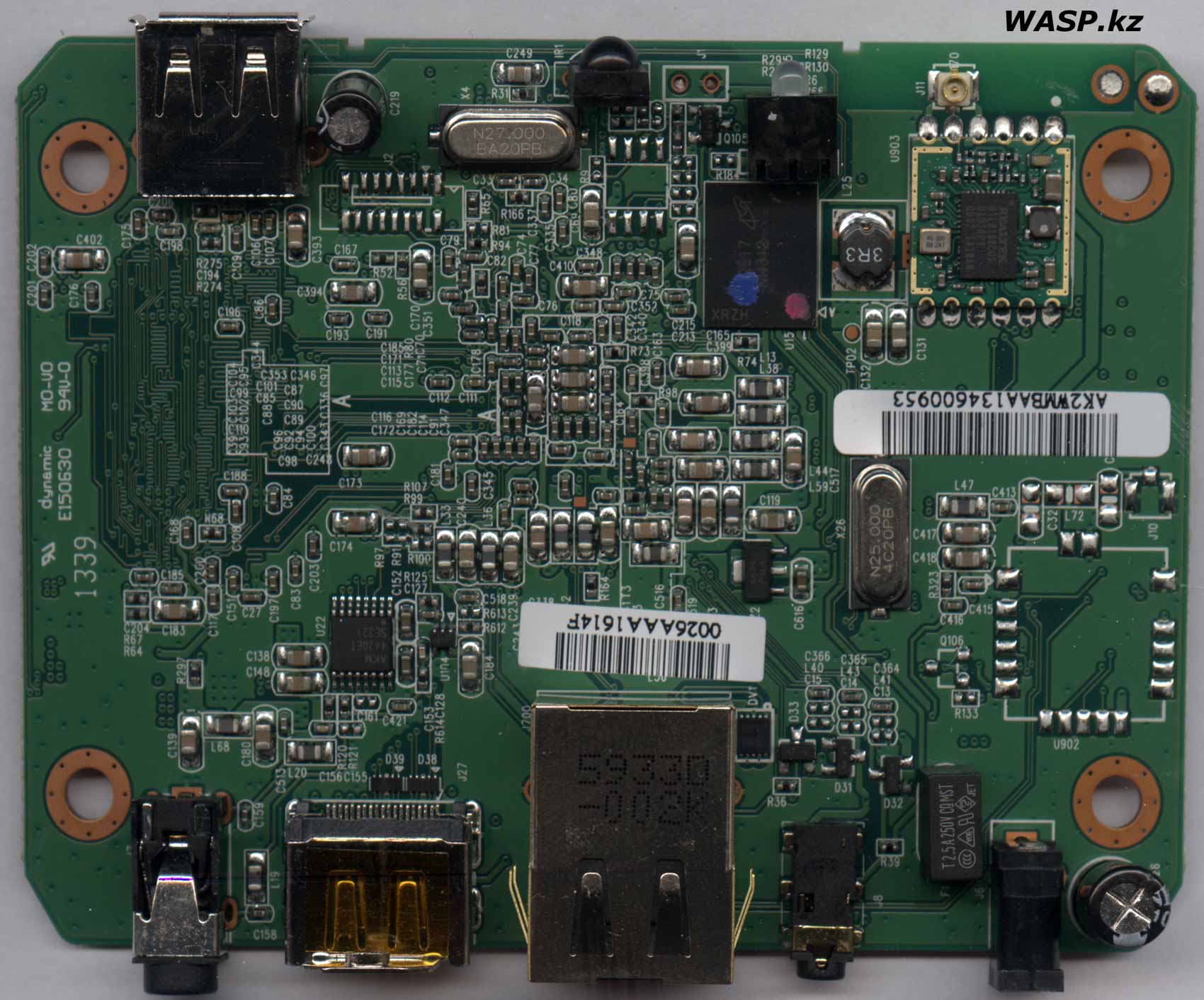

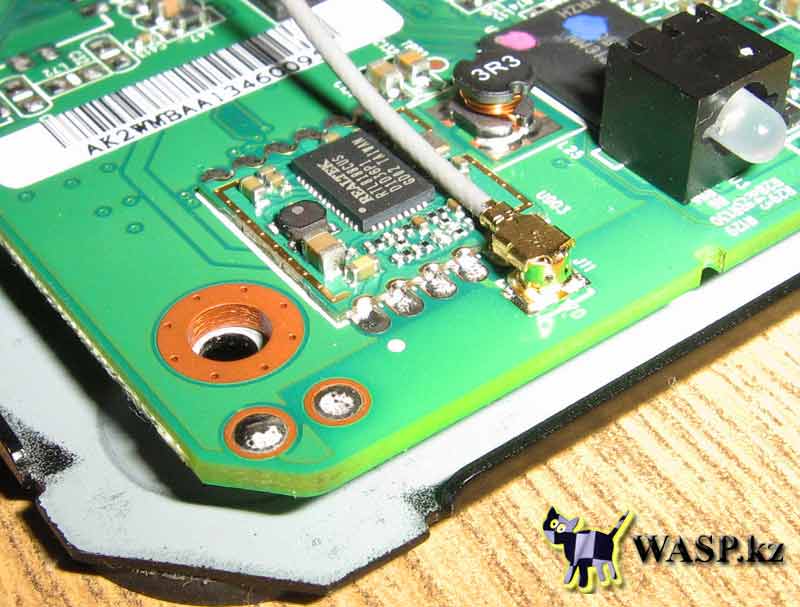

На верхней стороне распаяны все внешние разъемы - питания, внешнего ИК-датчика, LAN, HDMI, разъем мини-джек аудио-видеовыхода. Из элементов имеются: AKM 4420ET - это 192kHz 24-Bit Stereo DAC, он выдает достаточно качественный звук на выходе. Рядом пятиногий элемент с маркировкой Z08N, на плате он обозначен как U104. Wi-Fi реализован на основе микросхемы Realtek RTL8188CUS (вайфай здесь 802.11n). Рядом чип флэш-памяти Micron NW312 на 256 МБ. Рядом с разъемом питания находится такой элемент T2.5A250V CQMST - это предохранитель в пластмассовом корпусе.



На этой стороне платы имеется маркировка: dynamic MO-VO E150630 (это тайванский производитель печатных плат DYnamic Electronics Co Ltd). Так же две наклейки со штрих-кодами.

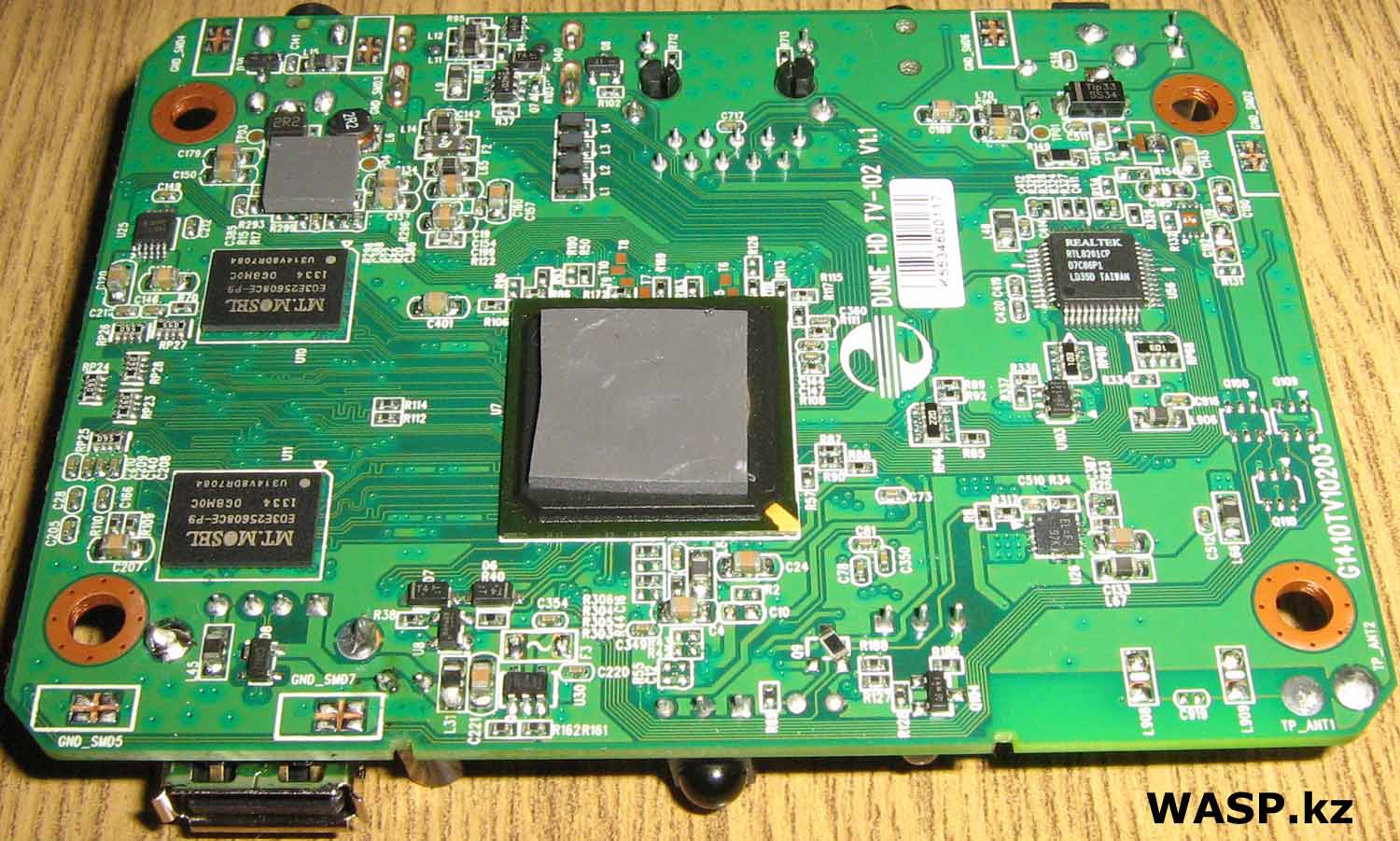

Обратная сторона платы не менее насыщена. По центру самая большая микросхема - Sigma SMP8674A00-CBE3 Secure Media Processor PMR389.00 - это процессор, краткое название которого SMP8674. Это обновленная версия популярного процессора SMP8670, специально заточенная для медиаплееров начального и среднего уровня. Имеет поддержку оперативной памяти стандарта DDR3, декодирование видео H.264 1080p60 и два интегрированных DSP-процессора, для декодирования аудиосигналов. Он же обеспечивает работу USB стандарта 2.0, работу ИК-датчика. Выпуск этих процессоров начался в середине 2012 года. Процессор во время работы достаточно сильно греется, поэтому он через специальную эластичную термопроводную прокладку прижимается к стальному днищу медиаплеера, который соответственно выполняет еще и функцию радиатора. Охлаждение через подобную прокладку, конечно же, не самое эффективное, но видимо инженеры Dune решили, что этого достаточно.



схема медиаплеера Dune HD TV-102W

+ Щелкните по рисунку, чтобы увеличить!

Dune HD TV-102W ремонт платы электроники

+ Щелкните по рисунку, чтобы увеличить!

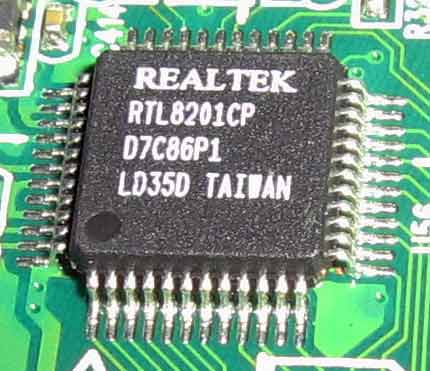

Рядом с процессором расположены два чипа оперативной памяти типа DDR3 с маркировкой MT.MOSEL ED3E25608CE-P9 (производство Micron Technology), общий объем установленной памяти - 512 Мб. Рядом находятся две микросхемы, промаркированные как BH=EL MOY и A 0=FE L0H - даташитов на них я не нашел, но судя по всему они работают в цепях питания ОЗУ. Еще одна микросхема от Realtek RTL8201CP - это сетевой контроллер.



С этой стороны платы присутствуют маркировки: логотип Дюны, DUNE HD TV-102 V1.1, наклейка со штрих-кодом и еще код G1410TV10203. На плате и с той и этой стороны много разведенных, но не распаянных мест.



Разборку медиаплеера Dune HD TV-102W можно считать законченной - в обратном порядке собираем все назад. Более подробные характеристики этого медиаплеера смотрите на сайте изготовителя - ссылка ниже. Во второй части обзора я рассмотрю работу устройства, выложу все скриншоты меню настроек с кратким описанием их, остановлюсь на прошивках, кардшаринге, выскажу свои впечатления...





Михаил Дмитриенко, Алма-Ата, 2014 г.
